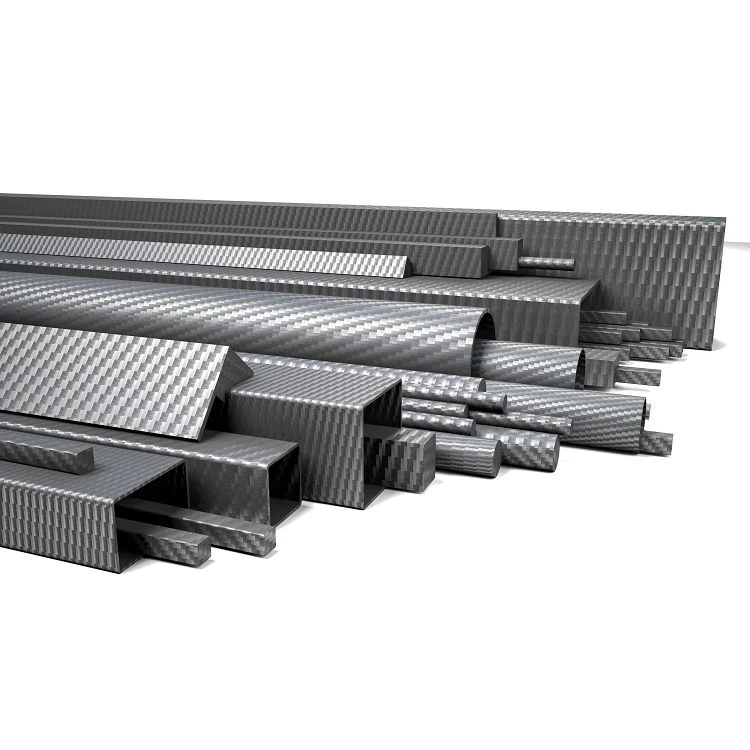

أنبوب من ألياف الكربون مستطيل غير لامع
لماذا أخترتنا
شركتنا جيدة في عملية التسريب المركب، عملية الأكياس المفرغة مسبقًا، عملية صب المثانة، عملية قالب الضغط، أنودة الألومنيوم. نحن متخصصون في إنتاج إطار دراجة من ألياف الكربون بطباعة ثلاثية الأبعاد، وأجزاء الدراجة من ألياف الكربون، ومقود دراجة من ألياف الكربون، وإكسسوارات الدراجات النارية من ألياف الكربون، وقطع غيار الدراجات من ألياف الكربون، وإكسسوارات الدراجة الجبلية من ألياف الكربون، وغيرها من ملحقات الدراجة من ألياف الكربون.
تاكيد الجودة
لقد حصلنا على شهادة نظام الجودة ISO 13485 وشهادة CE من TUV Rheinland، وتسجيل إدارة الأغذية والعقاقير (FDA)، بالإضافة إلى تدقيق BSCI.
رد سريع
التزامنا هو الرد على استفساراتك خلال 24 ساعة، مما يضمن حصولك على المعلومات والدعم الذي تحتاجه في الوقت المناسب.
المصنع الحقيقي
لدينا خط إنتاج كامل وغرفة نظيفة قياسية GMP بمستويات 100000 ومعقم EO. يمكننا توفير جودة عالية وأسعار تنافسية وشحن سريع للعملاء العالميين.
خدمة صانعي القطع الاصلية
نحن نقدم خدمات مخصصة، يمكننا أن نجعل المنتج حسب طلبك الخاص.
أنبوب من ألياف الكربون مستطيل غير لامع
تعتبر ألياف الكربون مادة ثورية أحدثت تحولًا في الصناعة التحويلية من خلال تقديم منتجات أقوى وأخف وزنًا وأكثر متانة.

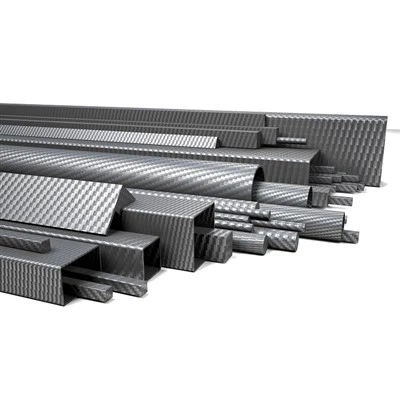

أنبوب من ألياف الكربون مستطيل الشكل
ألياف الكربون هي مادة قوية للغاية وخفيفة الوزن وتكتسب شعبية في مختلف الصناعات.
نسيج شبكي مستطيل من ألياف الكربون
كان لألياف الكربون تأثير كبير على الصناعات التي تتطلب مواد عالية الأداء ذات قوة وصلابة استثنائية.
شرائط ألياف الكربون المسطحة باللون الأسود
هذه الشرائط مصنوعة من مادة ألياف الكربون الممتازة المعروفة بأنها قوية ومتينة وخفيفة الوزن.
أنبوب مربع من ألياف الكربون الصلبة
وهو مكون هيكلي يستخدم على نطاق واسع في صناعات الطيران والسيارات والبحرية والرياضة بسبب خصائصه الميكانيكية الممتازة ومظهره الجذاب.
أنبوب مربع من ألياف الكربون مجوف
باعتبارنا شركة تصنيع رائدة، فإننا نفخر بمنتجاتنا وقدرتنا على تلبية احتياجات العملاء المتنوعة. يتيح لنا مصنعنا المتطور والقوى العاملة الماهرة تصنيع أنابيب مربعة من ألياف الكربون عالية الجودة لا مثيل لها في السوق.
أنبوب مربع من ألياف الكربون غير اللامع
تكتسب ألياف الكربون شعبية في مختلف الصناعات بسبب خصائصها الفريدة.
أنبوب مربع من ألياف الكربون من نسيج قطني طويل السطح
أصبحت مركبات ألياف الكربون خيارًا شائعًا في مجموعة واسعة من الصناعات نظرًا لقوتها العالية ووزنها المنخفض وخصائص أدائها المتفوقة.
باعتبارنا شركة رائدة في تصنيع منتجات ألياف الكربون المربعة، فإننا نفخر بالتزامنا بالجودة والابتكار.
ما هو أنبوب ألياف الكربون
تُستخدم أنابيب ألياف الكربون في العديد من التطبيقات مثل السلالم التكتيكية والدعامات والحزم والمزيد. عادةً ما يتم اختيار ألياف الكربون بدلاً من المواد التقليدية مثل الألومنيوم والصلب والتيتانيوم بسبب الخصائص التالية: القوة العالية والصلابة بالنسبة للوزن. مقاومة ممتازة للتعب. إذا كنت تريد معرفة مواصفات وأسعار أنبوب ألياف الكربون، يرجى الاتصال بنا!
الاستفادة من أنبوب ألياف الكربون
خصائص ميكانيكية جيدة
تتمتع ألياف الكربون بخصائص ميكانيكية ممتازة. على سبيل المثال، كثافة أنبوب ألياف الكربون T300 تبلغ حوالي 1.6 جم/سم3 فقط، ويمكن أن تصل قوة الشد إلى 3600 باسكال. يمكن ملاحظة أن أنبوب ألياف الكربون يتمتع بميزة خفيفة الوزن للغاية وخصائص ميكانيكية متميزة. بالإضافة إلى ذلك، تتميز أنابيب ألياف الكربون أيضًا بمقاومة عالية للتعب. بالمقارنة مع الأنابيب المصنوعة من مواد أخرى، فإن أنابيب ألياف الكربون خفيفة الوزن ولها مزايا أداء أعلى.
خصائص كيميائية جيدة
تتمتع أنابيب ألياف الكربون بثبات كيميائي جيد جدًا، ولا تزال أنابيب ألياف الكربون تحافظ على استقرار جيد في بيئة التآكل الحمضي والقلويات والملح، ولها مقاومة عالية جدًا للتآكل، مما يجعل أنابيب ألياف الكربون أيضًا يمكن استخدامها بشكل جيد جدًا في العديد من المجالات.
استقرار حراري جيد
لا يزال من الممكن أن تتمتع ألياف الكربون بثبات جيد على الرغم من اختلافات درجات الحرارة. معامل التمدد الخطي للتمدد الحراري والانكماش منخفض نسبيًا أيضًا ولن يزحف بسهولة، مما يضمن دقة الأنبوب بشكل أفضل.
امتصاص الصدمات
في منتجات ألياف الكربون، نظرًا لأن كل ألياف الكربون يتم توزيعها بالتساوي داخل منتج CFRP، فإن هذا يؤدي إلى استقرار هيكلي أفضل بشكل عام لألياف الكربون، بحيث يمكن امتصاص الاهتزاز جيدًا تحت الضغط. إنه مشتت وله تأثير جيد في امتصاص الصدمات. بالمقارنة مع الفولاذ، فهذه أيضًا ميزة جيدة.
ألياف الكربون المعالجة بالحرارة العالية
ترتبط ألياف الكربون عالية المعالجة بالحرارة (HTT) بألياف من النوع عالي المعامل وتتطلب درجة حرارة معالجة حرارية نهائية أعلى من 2000 درجة.
ألياف الكربون المعالجة بالحرارة المتوسطة
تتميز ألياف الكربون المعالجة بالحرارة المتوسطة (IHT) بدرجة حرارة معالجة حرارية نهائية تساوي عادةً أو تزيد عن 1500 درجة. غالبًا ما ترتبط هذه الألياف بألياف عالية القوة.
ألياف الكربون المعالجة بالحرارة المنخفضة
ألياف الكربون منخفضة المعالجة بالحرارة (LHT)، حيث لا تتجاوز درجة حرارة المعالجة الحرارية النهائية 1000 درجة. هذه المواد لديها معامل وقوة منخفضة.
نسج عادي
تتميز ورقة ألياف الكربون المنسوجة بشكل عادي بمظهر متناسق مع نمط رقعة الشطرنج الصغيرة. تتشابك السحب في نمط أعلى/تحت في هذا النسيج. تساهم المسافة الضيقة بين التشابكات بشكل كبير في استقرار النسيج العادي. يشير ثبات النسيج إلى قدرة القماش على الاحتفاظ بزاوية النسج واتجاه الألياف. بسبب ثباته الملحوظ، فإن النسيج العادي ليس مناسبًا بشكل مثالي للرميات ذات الخطوط المعقدة. بالإضافة إلى ذلك، فهو يفتقر إلى المرونة التي تظهرها العديد من النسج الأخرى. عادةً ما تكون الأقمشة المنسوجة البسيطة مناسبة للمنحنيات والأنابيب والألواح المسطحة ثنائية الأبعاد.
حك نسج
نسج التويل أكثر مرونة وقدرة على تشكيل الخطوط المعقدة. إنه متفوق على نسج الساتان من حيث ثبات القماش، ولكنه ليس بجودة النسيج العادي. يتبع حبلا السحب في نسج قطني طويل عددًا محددًا من القطرات ثم تحت نفس العدد. يؤدي تطبيق النمط العلوي/السفلي إلى تشكيل رأس سهم قطري، يُسمى أحيانًا "خط التويل".
نسج الساتان
منذ العصور القديمة، ابتكر نسج الساتان أقمشة حريرية ذات خصائص ثني استثنائية ومظهر سلس وسلس. تتيح قابلية ثني المواد المركبة إمكانية تشكيل الخطوط المعقدة والالتفاف حولها بسهولة. يتميز هذا القماش بثبات منخفض بسبب قابليته للتشكيل العالية. نسج الساتان الشائع الاستخدام في صناعة النسيج هو الساتان ذو 4 أحزمة (4HS)، و5 أحزمة من الساتان (5HS)، و8 أحزمة من الساتان (8HS). ستزداد القابلية للتشكيل مع زيادة عدد نسج الساتان، بينما سيتضاءل ثبات القماش.
تطبيق أنبوب ألياف الكربون
الفضاء الجوي
نظرًا لمزايا الوزن الخفيف والصلابة العالية والقوة العالية والحجم المستقر والتوصيل الحراري الجيد، فقد تم تطبيق المواد المركبة من ألياف الكربون منذ فترة طويلة في هياكل الأقمار الصناعية الاصطناعية والألواح الشمسية والهوائيات. في الوقت الحاضر، معظم الخلايا الشمسية المنشورة على الأقمار الصناعية مصنوعة من مواد مركبة من ألياف الكربون، كما أن بعض المكونات الأكثر أهمية في المحطات الفضائية وأنظمة النقل الفضائية إلى الأرض مصنوعة أيضًا من مواد مركبة من ألياف الكربون.
طائرة بدون طيار من ألياف الكربون
تعمل أنابيب ألياف الكربون أيضًا بشكل جيد في تطبيقات الطائرات بدون طيار ويمكن تطبيقها على أجزاء مختلفة من جسم الطائرات بدون طيار في التطبيقات العملية، مثل الأذرع والأرفف وما إلى ذلك. بالمقارنة مع مواد سبائك الألومنيوم، فإن استخدام أنابيب ألياف الكربون على الطائرات بدون طيار يمكن أن يقلل الوزن بنسبة حوالي 30%، والتي يمكن أن تحسن قدرة الحمولة والقدرة على التحمل للطائرات بدون طيار. يتميز أنبوب ألياف الكربون بمزايا قوة الشد العالية، ومقاومة التآكل، ومقاومة جيدة للصدمات، مما يضمن عمر الطائرة بدون طيار بشكل فعال.
معدات ميكانيكية
تطبيق المواد المركبة من ألياف الكربون على منتقي النهاية الآلي. إن منتقي النهاية عبارة عن أداة تثبيت تستخدم في عملية النقل لخط إنتاج الختم. يتم تثبيته على روبوت التحميل والتفريغ الخاص بالمكبس، ويتم تشغيل منتقي النهاية عن طريق تعليم المسار. يتم نقل الشغل. ومن بين العديد من المواد الجديدة، يعتبر صوت المواد المركبة من ألياف الكربون هو الأعلى.
ذراع ميكانيكية من ألياف الكربون
نسبة ألياف الكربون المركبة أقل من 1/4 الفولاذ، لكن قوتها أكبر بعدة مرات من الفولاذ. يمكن للالتقاط الآلي المصنوع من ألياف الكربون أن يقلل من الاهتزاز والعبء الذاتي أثناء التعامل مع قطع غيار السيارات، ويمكن تحسين استقراره بشكل كبير.
المعدات الكيميائية الخفيفة
يمكن استخدام أنبوب ألياف الكربون كعمود أسطواني من ألياف الكربون لجسم الأسطوانة ويمكن استخدامه على نطاق واسع في الطباعة وصناعة الورق والبلاستيك والمنسوجات والأفلام وآلات لف قطع عمود بطارية الليثيوم وغيرها من الصناعات. هذا النوع من التطبيقات بسيط نسبيًا في التصميم الهيكلي، لكن ألياف الكربون نفسها تتمتع بمستوى عالٍ من التكنولوجيا. كلما كانت متطلبات الماكينة أكثر دقة فيما يتعلق بالتوازن الديناميكي والتركيز لوحدة التباطؤ، كلما أثرت المؤشرات الفنية لأنبوب ألياف الكربون بشكل مباشر على استقرار الدوران عالي السرعة لوحدة التباطؤ وأداء الآلة بأكملها.
بالإضافة إلى المجالات المذكورة أعلاه، تظهر مركبات ألياف الكربون أيضًا في النقل بالسكك الحديدية وطاقة الرياح والأجهزة الطبية وغيرها من المجالات، ويتم استخدامها على نطاق واسع. مع الاختراق المستمر في التصنيع وتكنولوجيا المعالجة اللاحقة للمواد الخام من ألياف الكربون، من المتوقع أن يصبح سعر المواد الخام من ألياف الكربون أكثر سهولة في الاستخدام.
أنبوب الألياف الزجاجية أم أنبوب ألياف الكربون: أيهما أفضل؟
الاستعلاء
تميل الألياف الزجاجية إلى أن تكون أكثر مرونة من ألياف الكربون وأقل تكلفة. بالنسبة للتطبيقات التي لا تتطلب أقصى قدر من الصلابة - مثل صهاريج التخزين، وعزل المباني، والخوذات الواقية، وألواح الجسم - فإن الألياف الزجاجية هي المادة المفضلة. غالبًا ما تُستخدم الألياف الزجاجية أيضًا في التطبيقات كبيرة الحجم حيث تكون تكلفة الوحدة المنخفضة أولوية.
قوة
تتألق ألياف الكربون حقًا عندما يتعلق الأمر بقوة الشد. وباعتبارها أليافًا بكرًا، فهي أقوى قليلاً من الألياف الزجاجية ولكنها تصبح قوية جدًا عند دمجها مع الإيبوكسي المناسب. في الواقع، ألياف الكربون أقوى من العديد من المعادن إذا تم تصنيعها بالطريقة الصحيحة. ولهذا السبب يستخدم مصنعو كل شيء، بدءًا من الطائرات وحتى القوارب، ألياف الكربون بدلاً من بدائل المعادن والألياف الزجاجية. تسمح ألياف الكربون بقوة شد أكبر بوزن أقل.
متانة
حيث يتم تعريف المتانة على أنها "المتانة"، فإن الألياف الزجاجية هي الفائز الواضح. في حين أن جميع المواد البلاستيكية الحرارية صلبة نسبيًا، فإن قدرة الألياف الزجاجية على تحمل الضغوط العالية ترتبط ارتباطًا مباشرًا بمرونتها. من المؤكد أن ألياف الكربون أكثر صلابة من الألياف الزجاجية، لكن هذه الصلابة تعني أيضًا أنها أقل متانة.
سعر
لقد نما سوق كل من أنابيب وألواح ألياف الكربون والألياف الزجاجية بشكل كبير على مر السنين. ومع ذلك، فإن مواد الألياف الزجاجية لديها نطاق أوسع من التطبيقات وأسعار أقل.
ويرجع سبب اختلاف السعر بشكل أساسي إلى أن تصنيع ألياف الكربون عملية صعبة وتستغرق وقتًا طويلاً. وعلى النقيض من ذلك، من السهل نسبياً بثق الزجاج المنصهر لتشكيل ألياف زجاجية. كما هو الحال مع أي شيء آخر، كلما كانت العملية أكثر صعوبة، كلما كانت أكثر تكلفة.
0 اتجاه درجة
إذا كان سيتم تحميل جزء ما في اتجاه واحد فقط، فمن المثالي أن يتم توجيه جميع الألياف في هذا الاتجاه. تعتبر القضبان والأنابيب المنتفخة أمثلة على الجزء الذي يحتوي على ألياف بدرجة 0 فقط. نظرًا لعدم تحميل معظم الأجزاء في اتجاه واحد فقط، نحتاج إلى إضافة زوايا أخرى لزيادة القوة إلى أقصى حد. من المحتمل أن يستفيد الأنبوب الذي لا يرى سوى الانحناء ولا التواء من بعض زوايا الألياف الإضافية. تساعد إضافة طبقات بزاوية 90 درجة الأنبوب على الحفاظ على شكله بشكل أفضل حتى لا ينثني قبل الأوان.
اتجاه 90 درجة
كما ذكرنا سابقًا، غالبًا ما تتم إضافة طبقات بدرجة 90 إلى الأنابيب لجعلها أكثر مقاومة للالتواء والسحق. يمكن أيضًا العثور على تركيزات عالية من طبقات 90 درجة أو طبقات "طوقة" في أوعية الضغط. وبما أن القوة تحاول تكبير الأنبوب في وعاء الضغط، فإن الطبقات ذات الزاوية 90 درجة تقاوم القوة بشكل أفضل. عند استخدام طبقات 90 درجة مع طبقات 0 درجة في اللوحة، يشار إليها على أنها ثنائية الاتجاه. يمكن أن يكون استخدام القماش المنسوج طريقة سهلة لبناء الأجزاء بسرعة باستخدام الألياف في اتجاهين 0 درجة و90 درجة.
±45 درجة التوجه
تخدم طبقات 45 درجة أغراضًا مختلفة اعتمادًا على التطبيق. ستشاهد دائمًا درجة +45 مقترنة بجوار طبقة درجة -45. يهدف هذا إلى الحفاظ على "توازن" الصفيحة ومنعها من الالتواء بقوة عند تحميلها. عند استخدام طبقات 45 درجة في لوحة تحتوي بالفعل على مزيج متساوٍ من طبقات 0 درجة و90 درجة، تصبح اللوحة شبه متناحية. في حين أن اللوحة ثنائية الاتجاه لها خصائص متساوية في الاتجاهين، فإن اللوحة شبه المتناحية لها خصائص شبه متساوية في أي اتجاه. في الأنبوب، تؤدي الطبقات بزاوية 45 درجة وظيفة إضافة قوة الالتواء والصلابة. وذلك لأنه عندما يتم لف الأنبوب، فإن القوة المؤثرة على الصفائح تكون في الواقع عند خمسة وأربعين درجة. ستستخدم بعض الشرائح زوايا غير 45 درجة كحل وسط بين أداء الانحناء والسحق والالتواء. نظرًا لأن طبقات 0 درجة غير ممكنة على أنابيب الجرح الفتيلية، فمن الشائع رؤية طبقات 10 درجة أو 15 درجة تستخدم بدلاً من ذلك.
3 طرق لإنتاج أنبوب ألياف الكربون
لفة التغليف
عادةً ما يتم تغليف اللفة باستخدام منتج مسبق لضمان الاتساق. التقوية المسبقة عبارة عن منتج مركب يتكون من قماش أو ألياف مشربة بالفعل براتنج الإيبوكسي الضروري لربط كل شيء معًا.
يتم تقطيع مادة التقوية المسبقة إلى طبقات ذات اتجاهات مختلفة للألياف. ثم يتم لف تلك الطبقات على قضيب أسطواني يعرف باسم الشياق. يتم بعد ذلك تغليف الشياق وأداة التقوية الأولية بغشاء بلاستيكي لاحتواء راتنجات الإيبوكسي وضغط الطبقات أثناء المعالجة. بمجرد اكتمال المعالجة، تتم إزالة الشياق من مركز الأنبوب النهائي.
يؤدي التغليف باللف إلى أقصى قدر من الاتساق عبر كل من ألياف الكربون وأنابيب الألياف الزجاجية. توفر العملية أيضًا مزيدًا من التخصيص فيما يتعلق بتكوين الألياف/الشياق وكميات الإنتاج. إن عملية التغليف باللف هي العملية المفضلة لإنتاج قطع صغيرة.
بولتروسيون
تحصل عملية pultrusion على اسمها من مزيجها من مبادئ السحب والبثق. عندما يجبر البثق المادة على المرور عبر القالب عن طريق دفعها، فإن البثق ينجز نفس الشيء عن طريق سحب المادة عبر القالب. يتم إنشاء الأنابيب Pultruded عن طريق سحب ألياف الكربون أو الألياف الزجاجية من خلال قالب ساخن حيث يتم تشريبها براتنج الإيبوكسي. يتم سحب المادة فوق شياق يضمن الحفاظ على شكلها أثناء عملية المعالجة.
وتتمثل ميزة هذه العملية في أنها تنتج طولًا مستمرًا وأحادي الاتجاه للأنابيب التي يمكن قطعها حسب الحجم بعد المعالجة. نظرًا لأن عملية pultrusion مؤتمتة للغاية، فهي عملية إنتاج أكثر فعالية من حيث التكلفة من كل من لف اللفة أو لف الفتيل. يجعل Pultrusion من السهل إنتاج الأنابيب بأطوال وسمك مختلفة ببساطة عن طريق تغيير كل من الشياق والقالب.
الجانب السلبي للpultrusion هو أن جميع الألياف موجهة على طول محور الأنبوب. إن وجود جميع الألياف في اتجاه واحد يعني أن الأنبوب جيد جدًا في التوتر ولكن يمكن أن ينقسم بسهولة عند الضغط أو الالتواء. إن البحث عن عملية آلية يمكنها إنتاج أنابيب متوازنة يقودنا إلى عملية سحب التضفير.
جديلة السحب
Pullbraiding هو امتداد للpultrusion. هذه العملية هي في الأساس نفس عملية النتوء مع ميزة إضافية واحدة: يتم تجديل الألياف معًا أثناء سحبها من خلال القالب الساخن وعلى الشياق. يمكن عمل طبقات بزوايا مختلفة عن طريق تغيير الضفيرة، ويمكن أيضًا إدراج طبقات أحادية الاتجاه.
يقوم كل من pultrusion و pullbraiding بإنشاء منتجات نهائية ذات صلابة عالية ونسب قوة إلى وزن. لكن الميزة الرئيسية لعملية السحب والتضفير هي أنها تخلق أنبوبًا أكثر توازناً يعمل تحت نطاق واسع من الأحمال. كما أنه يضيف عنصرًا من الجمال الجمالي نظرًا لأن الجديلة تتماشى بشكل أكبر مع مظهر "ألياف الكربون" التقليدي. وبما أن هذه العملية مؤتمتة بشكل كبير مثل النتوء، فإن الأنابيب المضفرة القابلة للسحب غالبًا ما تكون أقل تكلفة من منتجات اللفائف الملفوفة أو الخيوط.
